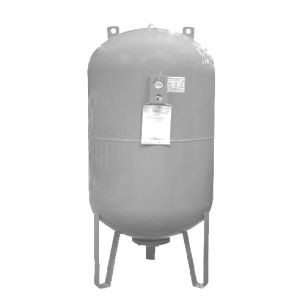

Бак мембранный Waterstry CW-LV 200 16bar -10 °C / + 99 °C 1 1/4" вертикальный на ножках с манометром (серый) (792016006)

Расширительный мембранный бак универсального назначения.
Сфера применения.
Мембранные баки Waterstry CW допустимо использовать в следующих случаях:
•    В качестве расширительного бака для поддержания давления и компенсация изменения объема теплоносителя в закрытых системах отопления и охлаждения;
•    Как гидроакуумулятор (гидрофор) в системах водоснабжения, повышения давления и пожаротушения для демпфирования скачков давления и гидроударов, для накопления запаса воды или в качестве регулирующих сосудов.
Устройство.
1. Корпус на опорах – сварной, окрашенный эпоксидной эмалью серового цвета методом электростатического осаждения с последующей термообработкой, с приваренным ответным фланцем. На моделях CW-V опоры отсутствуют, данные вертикальные баки устанавливаются непосредственно на трубопровод либо, при настеном монтаже, на монтажный кронштейн или монтажный комплект с ленточным хомутом. Баки CW-H горизонтального исполнения оборудованы дополнительной монтажной площадкой для установки поверхностного насоса.
2. Сменная мембрана. Для серии CW-V CV-LV 50 и CW-H-24 - 60 непроходная, для баков CW-LV и CW-H от 80 л - проходная, ступенчатой конструкции. В нижней части мембраны имеется отбортовка под фланцевое уплотнение.
3. Резьбовой штуцер для подключения конрольно-регулирующих устройств или заглушки ( _ = 3/4''). Применяется на моделях объемом от 80 л включительно.
4. Фланец с резьбовым штуцером размером 1”-1 1/4”-2” для поступления и выхода жидкости.
5. Воздушный клапан с пластиковым грибковым колпачком для подачи воздуха в корпус и создания давления подпора.
6. На серию CW-LV от 60 л и выше на боковой поверхности стальной оболочки устанавливается манометр контроля давления воздуха, защищенный приварной скобой с круглым отверстием под циферблат.
